Der letzte geplante Termin im Kalender für dieses Jahr war Poznan mit MotoMonster. Wie auch beim letzten Mal eine sehr gelungene Kombination. Gebucht mit Vollverpflegung an drei Tagen, muss man sich eigentlich um nichts weiter kümmern ausser ums Fahren.

Das Wetter schenkte uns einen extrem heißen Septembertag, die Temperaturanzeige in der Boxengasse zeigte zwischendrin 36°C an. Am Vormittag machte mir das warme Wetter irgendwie sehr zu schaffen und ich hockte irgendwie total verkrampft auf dem Motorrad. Eigentlich fuhr ich eher gegen das Motorrad als mit ihm, was unglaublich anstrengend ist und nach 3-4 Runden war ich immer total hinüber! Kam absolut nicht auf Zeiten und kaum unter 2 Minuten.

Nach dem Mittagessen wurde es dann besser, ich konnte mich locker machen und es entwickelte sich Spaß und obwohl es noch wärmer als am Vormittag war, hielt ich die 20 Minuten-Turns komplett durch. Im letzten Turn fuhr ich sogar ein bisschen zu früh raus, die Streckenposten schwenkten noch die schwarz-weiss kartierte Flagge obwohl die LED Tafeln grün zeigten. Sehr verwirrend. Dafür fuhr ich jede Runde ca. 1 Sekunde schneller was mich immerhin auf eine 1:54.139 brachte. Leider immer noch weit entfernt von meinen 1:50 vom letzten mal.

Der zweite Tag ging dann eigentlich viel versprechend los, gleich im ersten Turn angeknüpft und 1:55.704 hingelegt, ich war also auf bestem Wege zumindest an dem Tag wieder an die 1:50 ran zu kommen.

Nur leider machte mir die Technik einen Strich durch die Planung. Als ich fertig auf dem Moped für den zweiten Turn hockte sprang das Gerät nicht an. Länger orgeln brachte auch nichts, nichts tat sich. Mist!

Ein kurzer Blick am Moped entlang zeigte mir dann das die Halterung für meine Zündspulen wohl nach 7 Jahren durch vibriert und abgebrochen war. Daraufhin lag der Gedanke erstmal nahe das es keine Zündung gibt, was mit ausgebauter Zündkerze dann auch feststellbar war. Dann stand die Frage im Raum ob die fehlende Masse am Eisenkern der Zündspulen diese jetzt geschrottet hatten. Was aber keinen Sinn ergab, denn eigentlich braucht das Magnetfeld bzw. der Eisenkern keine Masse zum arbeiten.

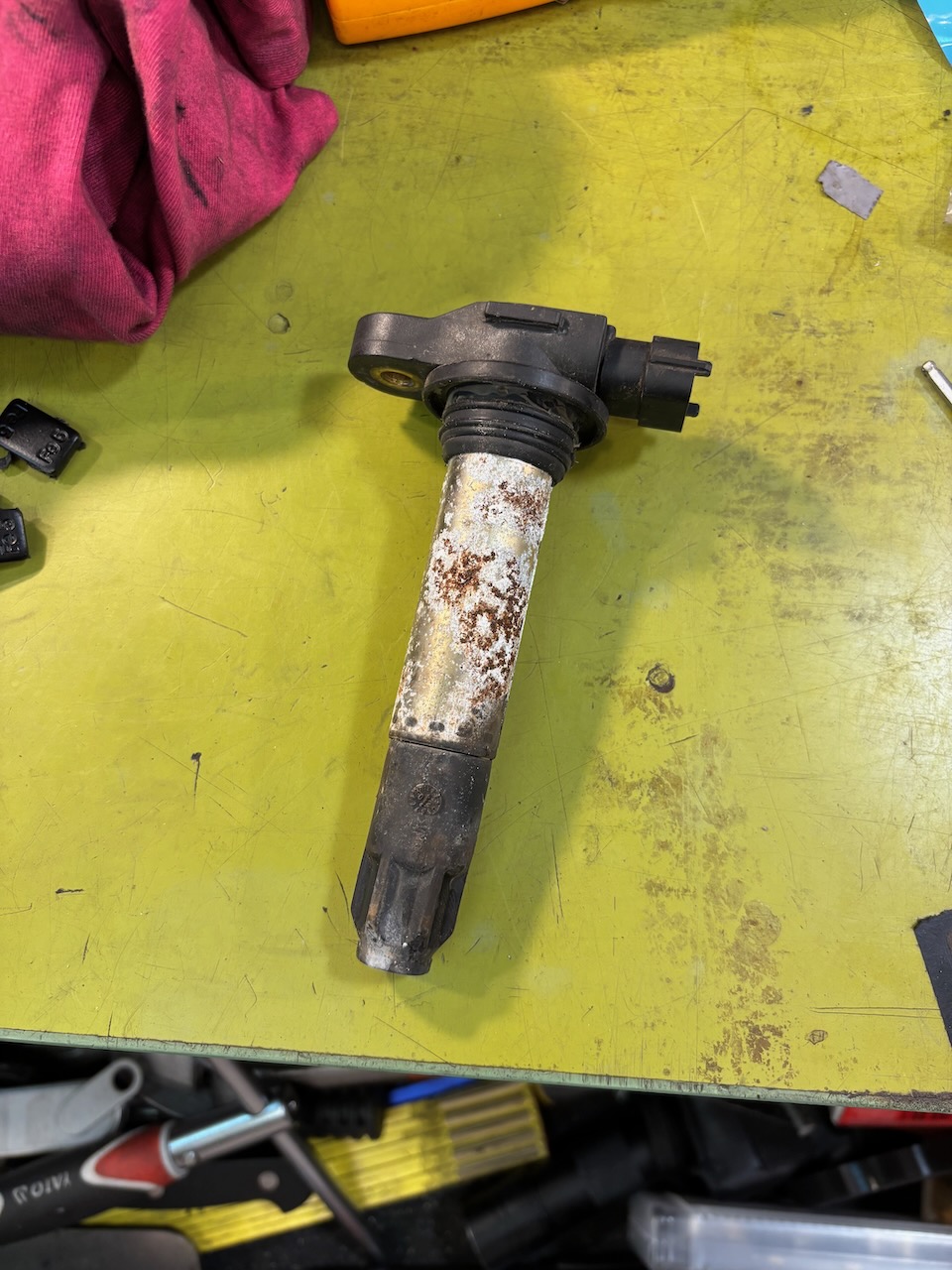

Also suchten wir weiter. Was auffiel war, das am plus für Zündspulen kein 12V anlag. Was erklärt warum da nix zündet, nur warum? Das Relais was die 12V schaltet funktionierte, da waren noch 12V da aber an der Zündspule, der Spritpumpe und vermutlich der Einspritzung gab es eher nur so 2V, dann mal 10V dann mal wieder 12V. Je nachdem was man so als Verbraucher dran hatte. Interessanterweise waren wieder 12V da als wir den Quickshifter aus dem System entfernten. Aber das half auch nicht, sobald die Spritpumpe dran war waren nur noch 0V da. Wir vermuteten dann dass das Relais nicht unter Last schaltet oder so. Tat es aber eben doch manchmal! Es war zum verrückt werden! Irgendwo ging die Spannung flöten aber wenn wir die einzelnen Abschnitte des Kabelbaums testeten und sogar überbrückten dann war alles wunderbar.

Nach ca. 4-5 Stunden Fehlereingrenzung gelangten wir dann aber ans Ziel und die Lösung des Problems war erschreckend einfach aber eben schwer festzustellen. Ein Pin des Steckers welcher die 12V in den Motorkabelbaum befördert war ausgeleiert bzw. das Gegenstück davon! Minimale Bewegung machte dann mehr oder weniger Kontakt. Aber wenn man den Pin direkt gemessen hat, hatte man ja Kontakt. Was für ein Fehler!

Also kurzerhand mit der Zange den Pin so ballig gepresst das er wieder im Gegenstück festen Sitz hatte und schwups lief das Gerät wieder. Nur leider war der Tag vorbei und kein einziger weiterer Turn stand mehr an. Also hab ich noch kurz die Zündspulenhalterung notdürftig mit Kabelbinder fixiert und freute mich auf den dritten Tag.

Nur leider begann dieser kurz vor unserem Turn mit Regen. Da es dann auch zum zweiten Turn noch mal stärker regnete, trocknete die Strecke zum dritten nicht mehr ab und nach dem Mittag wollten wir eigentlich uns auf den Heimweg machen bzw. für noch einen weiteren Turn ewig warten der eventuell doch noch hätte nass sein können.. nee, also packten wir entspannt ein und machten uns nach dem Mittagessen nach hause.

Im großen und ganzen also fahrerisch eher keine so brilliante Veranstaltung für mich, da hatte ich mir deutlich mehr erhofft. Ansonsten vom drumherum war es wunderbar, MotoMonster macht immer wieder Freude und Poznan ist eh prima. Der technische Ausfall war ärgerlich, aber es war jetzt auch der erste nach fünf Jahren. Da gibt es dann halt ein paar Hausaufgaben für den Winter und nächstes Jahr ist Poznan denke ich wieder mit auf der Terminliste.

Im neuen Jahr, welches ja jetzt inzwischen schon leicht angegrabbelt ist, hab ich die neuen Lager ins Hinterrad gedengelt und auch die Schwinge hat ihre neuen Nadellager samt zweilippiger Wellendichtringe bekommen. Dafür hab ich mir extra einen Eintreiber gedreht damit sie auf die korrekte Tiefe kommen und nicht weiter rein. Telfon Unterlegscheiben hab ich an der Schwinge auch noch dazwischen getan, ebenso am Knocken der Umlenkung. Allerdings waren da die mitgelieferten nicht passend, weil sie von 17mm Bolzen im Lager ausgingen und bei Racetorx wohl 20mm Durchmesser angesagt ist. Aber kurz mit dem Stufenbohrer auf 20mm aufbohren und fertig. Blöd war nur das davon nur drei dabei waren, also musste ich mir einen vierten aus POM zurecht drehen. Gar nicht so einfach so dünnes weiches Material abzustechen.

Links POM, rechts Teflon.

Dann konnte ich endlich den ganzen Umlenkungströdel samt Öhlins Federbein wieder einbauen, die Verkleidung wieder anbauen und das Gerät wieder auf eigene Beine stellen. Denn als nächstes Stand auf dem Plan eine kleine Modifikation zu basteln. Von meinen Ducatis bin ich ja gewöhnt mit umgekehrtem Schaltschema zu fahren, also 1. Gang ist nach oben, hochschalten nach unten. Damit ich mich nicht umgewöhnen muss auf der Mille, wollte ich das dort auch haben. Nun hat die Mille aber von Hause aus einen Direktschalthebel an der Schaltwelle, ergo kann man da nicht einfach was umstecken.

Gesucht wurde ein Schaltgestänge wo man beim drauf treten, die Schaltwelle gegen den Uhrzeigersinn dreht, fürs Hochschalten. Blöd hinzu kommt allerdings, das die Verkleidung verhindert das man den Hebel auf der Schaltwelle nach unten auslegt. Da ist schlicht kein Platz. Ergo muss der Hebel nach oben zeigen und am Fußhebel muss die Schaltstange ebenfalls oben angebracht sein.

Ich hab mir von einer RS125 erstmal das Schaltgestänge besorgt, denn ich las irgendwo das der Hebel für die Schaltwelle die gleiche Verzahnung hat wie die RSV. Da konnte ich zumindest schon mal diesen draus nehmen und auch die mitgelieferte Schaltstange weiter benutzen. Der Fußhebel selbst war ungeeignet (s.o.).

Nach ein wenig wühlen im Regal fand ich dann einen Fußbremshebel aus irgendeiner Ducati, wenn man den auf dem Kopf montiert, zeigt die Befestigung für die Schaltstange nach oben. Man kann natürlich für viel Geld solche Fußhebel auch kaufen.

Jetzt brauchte es nur noch eine passende Befestigung an der Fußraste, welche ja immerhin schon mal ein passendes Befestigungsloch ab Werk hat. Ich hab dann eine Gewindemuffe bis auf ein Stückchen Sechskant abgedreht, so das sie gerade so durch das Loch in der Fußrastenhalteplatte durch geht. Dann kamen noch ein paar passende Abstandshülsen dazwischen und schon konnte ich den Fußhebel ordentlich festschrauben, so das er noch sein nötiges Spiel zum Bewegen hat. Die Schaltstange wurde dann noch passend eingekürzt. Trocken Schalten funktioniert schon mal problemlos, spannend ist dann natürlich ob es beim Fahren auch funktioniert. Ganz 100%ig sicher bin ich mir mit dem Verhältnis der beidem Hebel auf Schaltwelle und am Fußhebel noch nicht, aber ich werde das einfach mal ausprobieren. Die Nase in der sonst der Stempel für den Bremslichtschalter steckt muss ich noch weg machen.

Nachtrag:

Ich hab durch Zufall noch einen Umkehrschalthebel von LSL für die RSV4 gefunden den es günstig in den Kleinanzeigen gab, den hab ich heute mehr oder weniger Plug&Play auf meine Modifikation bauen können und das ganze ist noch mal eine ganze Ecke besser. Erstens war ein Kugelgelenk mit Linksgewinde dabei uns zweitens ist der Hebel länger als der Ducati-Hebel und es passt das originale Fußteil vom Schalthebel. Man kann das ganze jetzt also wunderbar feineinstellen.

Alles begann in den dunklen Zeiten am Anfang diesen Jahres. Auf einer der üblichen Plattformen tauchte eine Motorrad für kleines Geld auf.. so gehen glaube jede Menge Geschichten los. Es handelte sich um eine verunfallte Ducati Monster 600 der ersten Generation. Kurz gingen wir die Inventarliste der in der Werkstatt vorhandenen Teile durch, überlegten was an dem Motorrad nach dem Sturz so kaputt sein könnte und stellten mutig und entschlossen fest: eigentlich haben wir alles da!

Irgendwo las ich mal den Satz, die günstig gekauften Ducatis sind die teuersten. ;)

Jedenfalls machten wir uns zu zweit im Van nach einem kleinen Telefonat mit dem Verkäufer auf den Weg. Geht doch nichts über einen Road-Trip! Auch um sich von dem anbahnenden Unheil da draussen in der Welt abzulenken. Vier Tage später sollte es wieder Krieg in Europa geben.

Beim Verkäufer angekommen schauten wir uns das gute Stück etwas näher an und erfuhren auch den Grund des Sturzes. Der Herr war keine 500m von seiner Garage entfernt in ein Reh gefahren, das Reh hat es nicht überlebt und der Fahrer samt Motorrad hat es auf die Klappe gelegt.

Auch sonst war das Motorrad in so einem naja Zustand. Jemand hatte den Rahmen in eingebautem Zustand mit der Spraydose lackiert, die Bremssättel vorne wie hinten auf die gleiche Art in rot und der Lack des Tanks war auch von fragwürdiger Qualität. Aber gut, das floss halt in die Preisverhandlungen ein und so wurde man sich einig, das Motorrad in den Van verladen und wir fuhren in die Abenddämmerung davon… und keine 500m von der Garage entfernt sprang ein Reh über die Fahrbahn! Axels Reflexe retteten dem Reh das Leben und auf der Rückfahrt beim grübeln wie wir denn unseren Neuzulauf wohl nennen kam uns die Idee: Bambi!

Und ja, bei uns hat Bambi seine Mutter getötet. Warum auch nicht, oder was meint Ihr.. wäre sonst je ein berühmter Film draus geworden? ;)

Über das restliche Jahr zog sich das zerlegen, säubern, reparieren und vor allem das Neuanschaffen von Teilen hin. Ums mal klar zu stellen, das sollte keine Concourse-Restaurierung werden. Bambi ist einfach nur zum Fahren da und sollte ganz klar ein gemeinschaftlich beschraubtes und dann gefahrenes Projekt werden. Egal ob Stadt zu oller Jahreszeit oder zum mal einen Nachmittag über Brandenburger Landstraßen bollern. Ich selbst will damit mal wieder ein bisschen auf der Straße fahren.. gucken ob mir das noch Spaß macht.

Leider stellte sich raus das der Rahmen doch einen Hau am Lenkanschlag hatte, was zwar gefixt werden konnte, aber leider war die Lackierung so scheisse das wir nicht mal aufs einigermaßen ansehnlich machen keine Lust hatten. Also kam ein neuer Rahmen.

Der Motor hat das übliche Kolbenkippen der alten 600er Motoren, war mal Randvoll mit Sprit vollgelaufen weil der Unterdruckbenzinhahn hinüber ist und war auch sonst nicht so… aber moment, da steht ja noch der alte 600er von Krümel unterm Tisch! Das zog Änderungen am Kabelbaum nach sich etc.pp.

Die Gabel war natürlich eh leicht Krumm, aber Axel hatte in seine Shyster eine 848 Gabel gesteckt, wodurch wir noch eine voll einstellbare 900SS Gabel da hatten. Die wanderte also nebst zweiter Bremsscheibe und zwei Bremssätteln in die Gabelbrücken. Brems- und Kupplungspumpe fanden sich auch im Regal.

Die Delle im Tank spachtelte Axel zu, zur Kaschierung kam Folie oben drauf. Der Vergaser wurde Grundgereinigt, zerlegt, angeschrien, verflucht, durch weitere erworbene Vergaserteile vervollständigt und funktioniert jetzt gut und nach nur 8 Monaten Geschraube und Gefrickel bekam Bambi TÜV mit allem eingetragen was wir uns so ausgedacht hatten.

Die Seite der Hoffnung

Nachdem ich noch schnell die Anmeldung gedeichselt hatte, in Trauerspiel in Berlin, war heute die erste Tour! Zusammen bollerten wir vom Hof, anfangs noch zaghaft weil das Standgas noch nicht 100% passt bzw. so ein Vergasermotorrad halt auch einfach ein Weilchen Choke braucht. Aber nach dem Tanken ging es raus nach Brandenburg. Ich muss sagen, das Ding macht total Spaß! Man denkt bei 50 PS wäre das vielleicht nervig und elend, aber ich weiss gerade gar nicht so recht ob es mehr braucht!? Klar, Axel zog auf der 1100er Hyper schnell davon, aber die meiste Zeit ist man auf der Landstraße hinter einem Auto oder kurz vor einem, damit man wieder hinter einem ist.. oder es ist eh 60-70-80. Also, geht schon. Bambi trötete jedenfalls fröhlich aus der Airbox, das Fahrwerk funktionierte trotz total durchgelatschtem Federbein erstaunlich gut und das was es in Brandenburg an Kurven gibt, schnupfte man damit locker weg.

Die Seite das Kampfes

Ich bin jedenfalls sehr zufrieden mit dem was wir da gebaut haben und der Weg dorthin war auch lehrreich und interessant. Wer will da schon auf die Investitionen gucken? Sagen wir es so, für den gleichen Preis hätte es 600er mit fertigem TÜV gegeben.. aber wer weiß was da wieder alles dran zu machen gewesen wäre. :)

Ein paar Dinge müssen wir natürlich noch fixen und verbessern, irgendwas ist ja immer…

Aus der Kategorie: Und darum, liebe Kinder, reinigen wir Motorräder nicht mit Hochdruckreinigern!

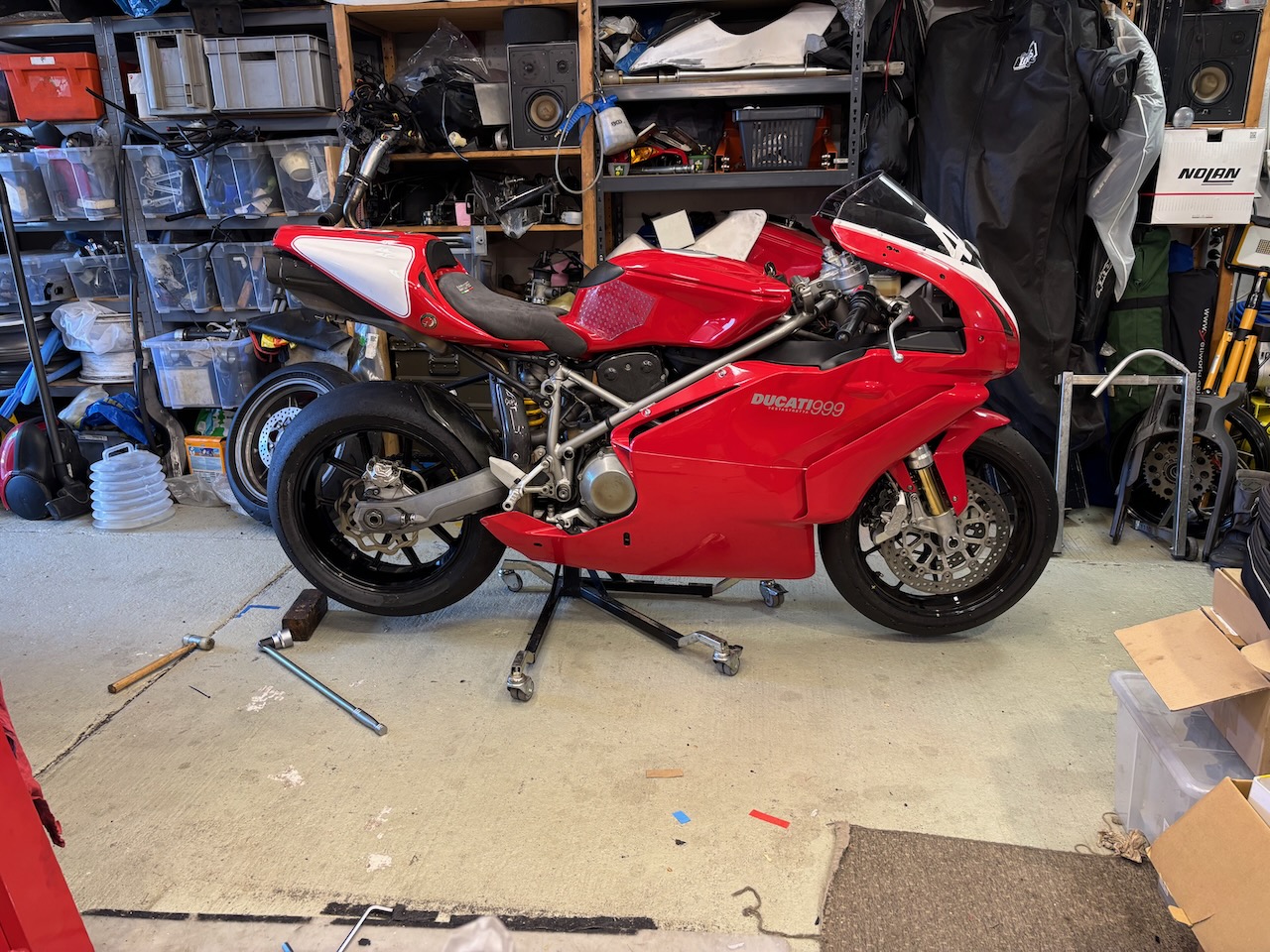

Oktober 2017: Es lief mir eine 999 SBK Schwinge mit Achse für einen gerade so dreistelligen Betrag über den Weg an der ich, wissen für wieviel die Dinger so gehandelt werden, nicht vorbei konnte. Wenn ich mich recht erinnere stand in der Anzeige etwas von “Lager kaputt”, fair enough. Damals wollte ich einfach unbedingt ausprobieren ob die schönere SBK Schwinge in den Admiral passt. Passt sie nicht, der Unterzug braucht Platz wo der untere Auspuff unter kommt.

Fast Forward August 2021: Die Schwinge liegt seit Jahren im Regal, irgendwann Anfang des Jahres hatte ich mal einen frischen Lagersatz erstanden. Es stand ein Abend in der Werkstatt an ohne einen genauen Plan für irgendeine Aktivität zu haben und da fiel mein Blick wieder mal auf die Schwinge.

Also griff ich zu einem passenden Abzieher, auch bekannt als Gewindestange und passende Schraub-Nüsse, sowie Heißluftpistole, Kriechöl und Kältespray. Der Lagerkram war dann relativ schnell draussen und gibt eine hervorragendes Lehrstück darüber ab, was man mit Hochdruckreinigern an Motorrädern an Schaden anrichten kann!

Die Kugellager in der rechten Schwingenlagerung, von der Innenseite gesehen, sehen aus als ob sie aus einem U-Boot stammen! Gedreht hat sich keines der beiden mehr. Ich hab jetzt verzichtet die Lager zu öffnen, man kann sich vorstellen was da drin los sein muss. Die mittlere Hülse hatte ich da schon grob abgeschwischt.

Ein Blick in den Lagersitz der Kugellager gibt eine weitere Vorstellung davon. Wunderbarer Schmodder! Nach dem ordentlichen durch putzen sieht es dort wieder wunderbar aus.

Die Nadellager auf der Kettenseite bewegen sich keinen Millimeter mehr. Die Pampe aus Rost, Staub, Abrieb und wasauchimmer hat die Lager komplett festgehen lassen.

Die Leidtragenden waren in diesem Fall die Buchsen die in diesen Lagern sitzen. Ein Hinweis darauf, das dieser Zustand nicht nachträglich entstanden oder ein Standschaden ist, sondern im Betrieb schon so furchtbar gewesen sein muss. Eine Buchse (links) hat heftiges Pitting bei dem man nicht mal den Fingernagel braucht um es zu spüren. Die rechte Buchse.. nein das ist kein Dreck, die Oberfläche ist so! Hab auch erst versucht das mit einem Lappen runter zu putzen, dann mit Messingbürste und dann hab ich mal die Brille aufgesetzt. Krass.

Anschliessend hab ich noch den Kettenschutz entfernt und dabei riss natürlich noch die letzte der Schrauben ab weil schön fest korrodiert. Zum Glück nichts was ein Bohrer und ein Gewindeschneider nicht hätten richten können.

Jetzt braucht es eigentlich nur noch einen Satz Simmerringe für die Nadellagerseite und ein paar neue okaye gebrauchte Buchsen, denn neu kosten die an die 30 EUR das Stück. Da es für die Schwinge akut eh keine direkte Verwendung dafür gibt, darf das ruhig noch ein bisschen dauern. Die Schwinge hat ja ihren Platz im Regal. ;)

Das Datarecording des Admirals verrät mir auch die Öltemperatur über den gesamten Turn. Bei den fröhlichen Runden am Spreewaldring zum Twins meets Classics, zu dem es ja relativ warm war, verzeichnete der Admiral nach ein paar Runden eine Öltemperatur von 110°C. Was mich stutzig machte war, dass diese wie festgenagelt bei diesem Wert stand?! Wie kann so etwas sein?

Die Erkenntnis kam mir dann nach einem bisschen messen. Das Ignijet Steuergerät benutzt den Eingang für den Wassertemperatursensor für die Öltemperatur. Der Sensor ist ein NTC, ergo mit steigender Temperatur sinkt der Widerstand des Sensors. Flugs mit ein paar Widerständen am Stecker experimentiert und es stellt sich raus dass die ECU der Meinung ist das es Messwerte über 110°C nicht geben kann!

Was bei Wasser ja vielleicht noch okay ist, da springt ja dann der Lüfter irgendwann an, ist bei Öl ein bisschen doof denn das kann durchaus auch über 110°C heiß werden und eigentlich würde ich gerne wissen wie viel es ist. Aber da dies mit dem Ignijet, ausser durch einen ekeligen Hack, nicht so einfach geht habe ich mich entschlossen die Flucht nach vorn anzutreten und für mehr Kühlleistung zu sorgen!

Erstanden habe ich dann recht günstig einen Ölkühler eine Ducati 1098 und dieser sollte jetzt hinter das Vorderrad an den Ventildeckel wandern. Dazu wurde mit Hilfe von modernstem CAD (Cardboard Assisted Design) ein Halter konstruiert der dann anschliessend in Alu ausgeführt wurde und mit Abstandshülsen sein Zuhause gefunden hat.

Der Rücklauf vom oberen Kühler wurde auf den Eingang des unteren Kühlers gelegt und für den Rücklauf des unterem Kühlers habe ich mit Hilfe von ein paar Dash6 Fittings, wie ich sie beim oberen Kühler schon benutzt habe, eine kurze Ölleitung fabriziert. Jetzt sind die beiden Kühler in Reihe geschaltet und die Kühlerfläche und theoretisch auch das Volumen sollte sich mehr als verdoppelt haben.

Der Halter wird noch in freundlichem Schwarz lackiert, aktuell hängt er zum trocknen aus. Ob der Halter so hält wird sich zeigen, ein wenig Sorge macht mir der Ausleger rechts. Dort wäre sicherlich ein guter Ort für so ein Versteifungsloch. Ist vielleicht etwas für Version 2.0. Das schöne an dem Setup ist, ich kann problemlos auf einen einzelnen Kühler zurück rüsten.. falls der Halter zB. doch nicht hält beim ersten Einsatz. Ich sollte den Kühler vielleicht noch mit ein bisschen Sicherungsdraht sichern.. :)

Schöne schwarze Ölkabel!

Jetzt wo eigentlich viel Kühlung vorhanden sein sollte, habe ich auch den Temperatursensor verlegt. Bisher tat er seinen Dienst im Einlass-Ventildeckel des stehenden Zylinders, jetzt ist er in den Auslass-Ventildeckel des selbigen Zylinders umgezogen. Theoretisch das thermisch am meisten belastete Ventil im Motor, weil dort sehr wenig kühlende Luft ankommt.

Jetzt bin ich mal gespannt und hoffe auf gutes Wetter beim Termin in Poznan. Wenn ich dort konstant weniger als die 110°C sehe dann bin ich zufrieden. Wenn nicht, muss ich weiter drüber nachdenken.. ich hätte da noch eine Idee für ein Luftleitblech..

Eine Trockenkupplung hat einen entscheidenden Nachteil, sie läuft nicht in Öl. Das hat leider auch zur Folge das dort kein Öl das Kupplungspaket kühlt. Dadurch erhöht sich natürlich der Verschleiss, man kann dem aber durch einen geöffneten Kupplungsdeckel entgegen wirken.

Ein Schritt weiter ist dann, den Motordeckel auf der Kupplungsseite aufzufräßen um direkt das Kupplungspaket quasi an die Luft zu setzen. Auf der Straße bekommt man inzwischen ja nicht mal mehr mit offenem Kupplungsdeckel TÜV oder wird von Freund&Helfer aus dem Verkehr gezogen, auf der Rennstrecke zum Glück alles egal.

So lief mir irgendwann ein günstiger Motordeckel in dezenter magnesiumfarbener Lackierung über den Weg und ein freundliches Forenmitglied hat den nötigen Maschinenpark parat um 160g Material vom Deckel in Späne zu verwandeln. Nun noch ein paar Dichtungen etc.pp. bestellt und der Umbau des Motordeckels konnte beginnen.

Zuerst brauchte es einen neuen Simmerring in Richtung Ölpumpe, so einen hatte ich schon mal beim Öldruckproblem der Monster 1100 EVO getauscht. Dann noch einen neuen Kupferdichtring und Verschlussstopfen für den Ölkanal im Deckel und schon war er Einsatzbereit.

Am Motor muss dann natürlich der alte Deckel runter, dazu muss erstmal die komplette Kupplung (gute Gelegenheit die Paketstärke zu kontrollieren) nebst Korb raus. Beim Lösen der großen Mutter welche die Kupplung hält staunte ich nicht schlecht, die Mutter wird mit 190Nm angezogen, diese hier konnte ich quasi mit einer normalen Ratsche lösen. Die hat sich wohl losgemacht, gut das ich mal nachgeschaut habe!

Auch interessant war das leicht dicklich ölige Zeug an der Innenwand der Abstandshülse die sich hinter dem Korb befindet sowie an der Federscheibe dort. Mir scheint, der O-Ring in der Abstandshülse welche der auf der Getriebewelle sitzt, ist nicht mehr 100%ig dicht. Auch gut das mal angeschaut zu haben.

Nun war alles runter was im Weg steht um den Deckel abzunehmen, also konnte die Schrauben raus. Immer sinnvoll bei so etwas, Pappschema vom Deckel machen, Löcher rein für die Schrauben und schon verwechselt und verliert man bis zum Einbau keine Schraube. Achja, Öl ablassen vorher ist hilfreich. Der Deckel bedurfte dann aber einer heftigen Hammerei, er klebte ganz ordentlich mit der Dichtmasse am Motorgehäuse. Irgendwann gab er dann aber endlich auf!

Jetzt war eine gute Gelegenheit mal das Kupplungszahnrad des EVO Motors zu wiegen (1120g, 160g leichter als das einer 749S) und dann hab ich schon mal die übrig gebliebene Dichtmasse vom Motorgehäuse gekratzt. Demnächst geht es dann daran den neuen Deckel zu montieren. Eventuell mit einer Papierdichtung, um sich das gehämmere bei einer etwaigen Demontage zu sparen.

Ich hab hier eine PR15 Kupplungspumpe liegen (bekannt aus Rundfunk, Fernsehen, 999, Monster, Diavel und wie sie alle heissen) die ich vor ein paar Jahren vom Mopped genommen habe weil sie sich irgendwie komisch verhielt. Also hab ich die Pumpe jetzt mal zerlegt und geschaut was das Problem ist. Stellt sich raus, die war innen komplett vermoddert und der Rücklauf vom Ausgleichsbehälter war verstopft. Bremsenreiniger, Draht und Druckluft halfen da wieder Freigang zu schaffen.

Nun wollte ich natürlich den alten Kolben (hat schon ein bisschen Abrieb) und Gummis nicht wieder dort reinwürgen, sondern habe nach einem Rep-Kit Ausschau gehalten, damals las man immer “PR15 Kupplungspumpe, gibt es keine Reparaturkits! Ducati hat da keine Freigabe für gegeben” etc.pp., es gibt auch ein paar Hinweise auf Kits von KTM, die passen aber wohl nicht weil der Kolbendurchmesser ein anderer ist (13 vs. 15mm oder so).

Dann bin ich doch fündig geworden, unter der Nummer 61041991A gibt es von Brembo inzwischen den Kolben nebst Gummi, Staubkappe und Seeger-Ring (braucht man nicht) zu kaufen. Fündig bin ich bei Stein-Dinse geworden. Am Nachmittag bestellt, ein Tag drauf bimmelt der DHL Mann und drückt mir das Paket in die Hand. Krass.

So weit, so gut. Ich hab es natürlich nicht lassen können und den Kram gleich ausgepackt, dabei sind Brembo üblich Montageflüssigkeit und Fett, leider keine Feder, aber auch etwas was ich mir nicht erklären kann wozu es da ist und auch die mitgelieferte Brembo typische DIN-A3 große, in Schriftgröße 2 bedruckte, nicht besonders hilfreiche Montageanleitung sich ausschweigt. Zumal die abgebildete Pumpe nichts mit der PR15 zu tun hat.

Ich präsentiere, ein grüner Schnipsegummi!?

Ein freundlichen Hinweis aus dem ducati1 Forum wies mich dann auf den Produktbeschreibung bei einem anderen Verkäufer hin, dort steht “elastic band for testing purposes”. WTF?!

In der Werkstatt machte ich mich dann ans zusammen bauen. Schön die Gummis am Kolben mit Montagflüssigkeit vollsauen und dann rein ins Pumpengehäuse. Gummitülle drauf, fertig. Einen Flüssigkeitsbehälter hatte ich noch rumfliegen, einen Halter dafür hab ich aus ein bisschen Schweißdraht aus Edelstahl gebogen und den Behälter per Tygon-Schlauch mit der Pumpe verbunden. It’s Racing Baby!

Das Entlüften ging dann relativ einfach, auch ohne die grünen Schnipsegummi, und schon hat Krümel wieder eine funktionierende frische Kupplungspumpe. Hurray!

Die Vorderradfelge von Krümel hatte ich ja schon getauscht und auf ein schönes leichteres 5-Speichen Modell aus dem Ducati Baukasten gewechselt.

Bei der Hinterradfelge ist das nicht so einfach möglich. Wirklich schwer ist die 4,5″ 3-Speichen Hinterradfelge der 600er Monster jetzt nicht unbedingt, aber es gibt durchaus Optimierungspotential. Nur nicht aus dem Ducati Baukasten. Es gab nie wirklich leichtere oder schönere 4,5″ Felgen im Sortiment. Weder von Brembo, noch Marchesini. 5,5″ Felgen gibt es durchaus, aber dann müsste man anfangen 180iger Reifen zu fahren und das will ich in der 600er nicht.

Also schaute ich mich bei anderen Herstellern um. 4,5″ findet sich bei vielen kleineren Japanern. Leider auch dort im 3-Speichen Design und so weit rausfindbar auch nur in schwerer oder ähnlichen Gewichtsklassen.

Bei den Italienern gibt es eine 4,5″ Felge aus der Aprilia RS250 die leicht und schick ist. Die ist aber leider sehr sehr selten und dementsprechend schwer zu finden oder nur für unansprechende Preise zu bekommen. Man weiss ja auch immer nicht ob so etwas passt, also will man auch nicht Unsummen nur für einen Test ausgeben.

Recht gut verfügbar und für wenig Geld findet sich aber eine 5-Speichenfelge aus dem Hause KTM bzw. Marchesini. Diese stammt aus der Duke 690 BJ 2008-2011 und hat zwar nicht das gleiche Design der jetzt verbauten Vorderradfelge, aber immerhin schon mal in die Richtung. Die Felge ist zwar 5″, aber da passt ein 160iger Reifen trotzdem weiter drauf, zumal die Slicks meistens sowieso 160/60 sind und damit quasi ideal auf 5″ passen.

So eine Felge flog mir dann jedenfalls sammt Kettenradträger für schmales Geld aus dem nahen Holland zu und die ersten Anproben stellten sich als vielversprechend raus.

So eine Fremdfelge in ein anderes Motorrad einpassen ist meistens keine Sache von Plug&Play. Es gibt viele Abmessungen die zueinander passen müssen bzw. angepasst werden müssen.

Zum Beispiel hat die Urmonster Serie 17mm Achsen, die neueren Ducatis und zB. die 690iger Duke haben 25mm Achsen. Dort braucht es dann also andere Radlager oder entsprechende Buchsen.
Dann muss man schauen ob das Kettenrad und die Felgenmitte zu dem Zielmotorrad passen. Das Kettenrad sollte mit dem Ritzel fluchten, die Felge mit der Vorderradfelge in annähernd einer Spur laufen. Annhähernd deswegen, weil selbst viele Serienmotorräder keine 100%ige Spurübereinstimmung zwischen Vorder- und Hinterrad haben.

Spur messen nach Hausfrauen-Art

Dann muss die Bremsscheibe bzw. die Bremssattelaufnahme zur Bremsscheibe der neuen Felge passen bzw. passend gemacht werden.

Die Achsendicke wollte ich durch Buchsen ausgleichen. Denn erstens fand ich keine Radlager die von den Abmessungen gut passen würden, zweitens kann ich mir so den Tausch sparen und drittens passt dann jede andere Duke 690 Felge sollte ich mal Ersatz brauchen.

Die Flucht Kettenrad-Ritzel konnte ich durch einen entsprechenden Spacer ausgleichen, Aluringe die ich mal aus alten Festplatten erbeutet habe, und dann die Spur vermessen. Also Latten parallel zum Hinterrad anbringen und schauen wie der Versatz zum Vorderrad aussieht. Gemessen habe ich einen 5mm Versatz der Spur, was erstens denke ich okay ist und zweitens durchaus im Bereich der Messungenauigkeit.

Man beachte die Aluringe als Spacer.

Jetzt ging es in Richtung Bremssattelaufnahme. Die Ankerplatte der Monster war nutzlos. Die Abmessungen waren komplett unpassend. Praktischerweise flog eine Ankerplatte einer kürzlich komplett zerlegten ST3 in der Werkstatt rum und diese erwies sich als brauchbar. Auch diese ist für 25mm Achse, aber das Ausgleichen ist ja nun schon bekannt.

Die Duke 690 hat zwar eine dickere (Monster 4,5 mm – Duke 5 mm) und dafür kleinere Bremsscheibe (Monster 245 mm – Duke 240 mm) aber die 5mm Scheibe passt problemlos in den Brembo Bremssattel und die 2,5 mm weniger Radius kann man vernachlässigen. Ein Spacer (inkl. 17-25 mm Umbuchsung) mit passenden Abstand wurde hergestellt, so das der Bremssattel mittig über der Bremsscheibe steht.

Dann fehlte eigentlich nur noch ein Stück Spacer um den Abstand Bremssattelplatte zu rechter Schwingenseite auszugleichen.

Die Hülse auf der Kettenradseite, noch mit nur vorgebohrtem Achsloch.

Ganz so passte das aber nicht, denn der Dorn an dem sich die Bremsankerplatte abstützt benötigte noch ein wenig Modifikation damit die Platte dort nicht klemmt. Auch musste das Langloch der Platte ein wenig verlängert werden damit der gesamte Einstellbereich zum Kette spannen genutzt werden konnte.
Man könnte einwenden, dass die beiden letzten Modifikationen das System der Bremsabstützung geschwächt haben und vermutlich wäre das auch nichts was ich an einem Straßenmotorrad durchführen würde. Aber um die 50PS auf der Rennstrecke beim eventuellen Ausritt ins Kiesbett einzufangen wird es denke ich ausreichen.

Alle Distanzstücke habe ich aus 7075 Alu gedreht, da sollte es keine Probleme geben.

Die 690 Felge ohne Reifen und Kettenrad inkl. aller Distanzen wiegt jetzt 5,95 kg, was gegenüber der Monster Felge ohne Reifen und Kettenrad (7,45 kg) immerhin 1,5 kg gespart hat. An der Monsterfelge war noch ein Stahlkettenrad verbaut, für die neue Felge habe ich dann ein Alu-Kettenrad benutzt welches dann auch nur 330g wiegt, gegenüber 1 kg des Stahlrades. Zusammen kommt man also auf ca. 2 kg weniger rotierende ungefederte Masse.

Nötig wäre der Umbau nicht gewesen, aber es war eine schöne Übung für das Drehen und ich habe wieder eine ganze Menge gelernt! Ob es funktioniert, sehen wir dann beim Shake-Down im April!

Krümal für 2019, 160 kg ohne Sprit.

Der Paketdienstleister der geringsten Befähigung lieferte gestern dann doch noch das Lenkkopflager für Krümel, so dass ich am Abend zur Tat schreiten konnte.

Ich hatte einige Vorbereitungen getroffen damit die ganze Operation klappt. Es gilt ja nicht nur die neuen Lagerschalen in das Lenkkopfrohr einzupressen, sondern auch das untere Lager auf den Lenkschaft aufzupressen.
Für letzteres hatte ich mir aus dem Lagerinnenring eines der alten Lager ein passendes Druckstück gefertigt. Dazu den Käfig aufgeschnitten und den Ring innen auf der Drehbank ein wenig aufgedreht, damit er am Lenkschaft nicht selbst klemmt.

Ausserdem erstand ich im Baumarkt ein Stück 40mm PVC Rohr inkl. Endkappe. Mit Hilfe dieser und des Druckstückes wollte ich das Lager auf den Schaft auftreiben. Das Rohr war ein Tipp von Fahrradschraubern, wo man das wohl gerne so benutzt.

Die wichtigste Vorbereitung war aber, die untere Gabelbrücke mit Lenkschaft ins Tiefkühlfach unseres Werkstattkühlschrankes zu legen! Denn warum soll man Gewalt benutzen, wenn die Physik einem zur Seite steht. Wir erinnern uns, bei Kälte ziehen sich Materialen (ausser Wasser) zusammen, bei Wärme dehnen sie sich aus.

Das neue untere Lager wurde dann mit dem Heißluftföhn auf ca. 50°C erwärmt, die Brücke mit ca. -15°C aus dem Tiefkühlfach genommen. Dichtscheibe drauf, Lager über das Lenkschaftrohr, passt! Kein Hämmern, kein Drücken. Einfach aufgesteckt. Super.

Währenddessen konnten die Lagerschalen ebenfalls im Tiefkühler ihre Verarbeitungstemperatur annehmen. Die Lagersitze im Lenkrohr wurden penibel gereingt und dann ganz dünn mit Fett beschmiert. Das restliche Lenkrohr von innen gut eingefettet, damit dort der Rost keine Chance hat.

Dann wieder mit dem Heißluftföhn das Lenkrohr ein wenig erwärmen. Das geht dort natürlich nicht so gut, denn die Wärme haut ja in den Rahmen ab. Aber so 30-40°C schafft man durchaus.

Dann eine Lagerschale aus dem Tiefkühlfach holen und zügig aber behutsam und ohne zu verkanten mit dem Hammer eintreiben. Für den Anfang hab ich eine große Nuss genommen als Druckstück, als das Lager dann mit dem Lenkrohr bündig war die alten Lagerschalen bemüht. Solange eintreiben bis die Lagerschale gleichmäßig auf ihrem Sitz angekommen ist.


Die Lager habe ich dann noch gut mit Lagerfett vollgestopft und über der unteren Lagerschale ein kleines Fettdepot eingebracht.

Danach war es nur noch einen Frage des Zusammenbaus, die Einstellmutter habe ich ordentlich Handfest angezogen. Dann obere Gabelbrücke wieder drauf und mit Hilfe der Gabelholme ausgerichtet.

Die Stummel hatte ich vorher schon getauscht, also konnte ich jetzt alles einfach nur noch zusammen Stecken. Eine gute Gelegenheit die Verkabelung ein wenig zu sortieren und die ungenutzten Steckerenden in den Rahmen vor die Airbox zu verlegen.
Dann noch eine LiFePO4 Batterie eingebaut, die lag eh noch rum und stammt aus der EVO Monster.

Das Lenken ist jetzt Butterweich! Überhaupt kein Vergleich zu vorher! Fantastisch! Krümel ist jetzt also wieder Komplett.. aber nicht für lange! ;)

Die Stummel von Krümel bedürfen eines Tausches, denn die alten haben ein paar Spannungsrisse und coolerweise gab es neue Stummel beim Kauf dazu. Da die obere Gabelbrücke abnehmen bei der Monster auf Grund des Lenkschlosses immer ein bisschen fummelig ist, dachte ich mir die Gabel rausnehmen ist der einfachere Weg. Ist ja auch schnell gemacht und man kann mal eine Bestandsaufnahme machen.

Dazu muss aber das Vorderrad in die Luft! Für die anderen Motorräder habe ich da den Bursig Ständer, das wäre genau das richtige. Also mal geschaut und nicht schlecht gestaunt, die Adapterplatte des Admirals, also 999, passt prima bei der M600 sofern man die Fussrastenanlage aus dem Zubehör an der linken Seite demontiert. Sind ja nur zwei Schrauben. Mit ein bisschen abflexen an der Adapterplatte könnte das auch so passen. Dazu später mal mehr.
Eine Rahmenhülse hatte ich noch rumfliegen, die hintere Motorachse von rechts nach links durchstecken und anbringen. Fertig!

Also lernte Krümel fliegen! Als dann das Vorderrad so in der Luft schwebte und ich am Lenker nach der Demontage der Stummel schaute, viel mir auf dass das Lenkverhalten sich irgendwie komisch anfühlt. War dass das Lenkkopflager? Erst mal die Kabel aus dem Weg genommen und wieder geschaut, wow.. das ist wirklich das Lenkkopflager! Das war kein Rastpunkt, das war ein Rasttal!

Gut, Vorderrad und Gabel müssen eh raus, da kann ich ja dann weiter schauen. Also alles demontiert und mit jedem Teil das weniger an Gewicht auf das Lenkkopflager brachte wurde es schlimmer! Am Ende, nach dem wirklich nur noch die Gabelbrücke auf dem Lager lastete, konnte man die Gabelbrücke kaum noch mit einer Hand von Links nach Rechts bewegen!

Klarer Fall, das Lager ist komplett im Eimer und muss getauscht werden! Also doch die obere Gabelbrücke ab! Dabei beinahe noch die Klemmschraube für den Lenkschaft der oberen Brücke rund gemacht, weil das blöde Lenkschloss so im Weg ist und dann fielen unsere Augen auf folgenden Anblick:

Oha! Das ist ja dann doch eher trocken Gelagert! Lenkschaft raus inkl. unterer Brücke und dann mal ein Blick auf den Rest werfen.

Diese Rollenlager haben es deutlich hinter sich! Das bisschen Nässe dort ist WD-40 das wir zum Lösen eingesprüht hatten, sonst war das alles absolut trocken! Das obere konnte man quasi kaum noch mit der Hand drehen und als es sich drehte, drehte sich keine der Rollen mehr mit. Ich glaube das nennt man dann Gleitgelagert oder so? ;)

Dementsprechend sahen die Lagerschalen auch aus, hier in noch eingebautem Zustand oben:

Und hier nach dem Ausbau und in geputzt. Ja die dunklen Stellen sind sauber! ;)



Eine herrliche Kraterlandschaft!

Ich weiss nicht wie alt Krümel genau ist, ich weiss nicht wieviel Kilometer er runter hat und ich weiss aus seiner Historie nur die letzten paar Jahre wo er sehr flott auf der Rennstrecke bewegt wurde. Das könnten die ersten Lager sein, müssen es aber nicht. Ob Ducati damals SKF verbaut hat? Unklar.
Aber bei dem Alter kann man so etwas beinahe erwarten und das war mir auch beim Kauf klar. Krümel wurde auch vom Vorbesitzer nur aus Teilen aus dem Regal zusammen gesteckt, einfach nur so zum Spaß um beim Built not Bought zu fahren. Was ja auch gut funtktioniert hat.
Mich schockt so etwas auch irgendwie nicht habe ich gemerkt, es weckt eher den Drang in mir das dann jetzt mal richtig schön neu zu machen! Und das mache ich jetzt auch! Ersatzteile sind bestellt. :)

Der Simmerring des linken Holms der SV siffte fröhlich vor sich hin. Ein Blick unter die Staubschutzkappe zeigt das da schön lustig das Öl stand! Also ran an die Wurst!

Gabelholm auseinander gebaut, dabei dreht wieder die Schraube durch welche die Dämpferpflöte im Gleitrohr hält. Wie gut das ich mir damals ein Werkzeug gebaut hatte um von oben kontern zu können und so war die Gabel dann doch relativ schnell zerlegt, gesäubert und vor allem auch wieder zusammen gebaut.

Dabei ist mir mal wieder aufgefallen wie rudimentär diese SV Gabel ist. Leider funktioniert sie auch ungefähr so gut. :/

Leider hatte ich kein frischeres 5W Öl da, also musste das alte wieder in den Holm. Alt ist ja auch relativ, eingefüllt wurde es im Januar 2017 und die Zora wurde seit dem quasi nicht bewegt! Trotzdem erschreckend wie Gabelöl das quasi nicht bewegt wurde so derartige Verschmutzung aufweisen kann! Der andere Holm sifft noch nicht, da hatte ich keine Meinung zu, den auch noch zu machen. Vielleicht im Winter dann.

Nun sifft nix mehr, der statische und dynamische Federweg an der Gabel passt und sie ist Bereit für ein paar Runden auf dem STC!

Auf dem STC war ich mal die SPS von Andreas einen Turn gefahren, welche über einen Schaltautomaten verfügt. Anfangs fand ich das komisch, einfach so auf den Ganghebel zu latschen und dann schaltet das Motorrad einen Gang hoch. Aber nach jeder Runde fand ich das cooler.
In Most dann gab es wieder lang gezogene Vollgaskurven in denen man durchaus auch mal ein zwei Gänge hochschalten kann oder muss. Dort reifte in mir der Gedanke mir doch auch mal so einen Schaltautomaten zuzulegen.

Nun gibt es da viele verschiedene Systeme und auch für mein Ignijet Steuergerät gibt es eine Schaltautomatenfunktion, allerdings nur wenn man das gegen Geld zusätzlich freischalten lässt und dann muss man sich noch den entsprechenden Sensor für den Hebel kaufen.
Hinzu kommt das die meisten Sensoren im Schaltgestänge verbaut werden, quasi einen Teil der Schaltstange durch einen Sensor ersetzen, ich aber kein Gestänge habe, weil ich einen Direktschalthebel fahre.

Diese Optionen machten mich alle nicht wirklich an. Aber dann tauchte irgendwie der Link zum QuickShifter easy von HealTech in meiner Timeline auf und das System war sehr interessant! Erstens ist es ein komplettes Set für “nur” 289 EUR und zweitens ist der Sensor mit dabei und dieser wird nicht im Gestänge verbaut sondern einfach nur an einer zug/druckbelasteten Schraube am Schalthebel. Kann das funktionieren?!

Ich hab dann ne Weile überlegt und irgendwann bestellt. Als Kit hab ich das für die Monster 1100 EVO genommen, vom Motorkabelbaum unterscheidet sich diese ja zum Admiral nicht.

Das Kit besteht dann aus der Steuereinheit, einem Sensor und einem Motorkabelbaum welcher zwischen die Einspritzdüsen gesteckt und dann an die Steuereinheit verbunden wird.
Die Steuereinheit besitzt Bluetooth und kann per App auf dem Handy konfiguriert werden. Der Sensor wird an den Schalthebel geschraubt und mit dem Steuergerät verbunden.

Der Sensor misst als vermutlich mit einem Piezo ob ein Biegemoment anliegt wenn man auf den Hebel tritt. Das Steuergerät hat einen Schwellwert und eine mindestens anliegende Motordrehzahl eingestellt und unterbricht dann die Einspritzung für einen einstellbaren Zeitraum. All das kann man per App konfigurieren. Jaha, der modere Moppedschrauber konfiguriert sein Motorrad inzwischen per App! ;)

Einfach und vor allem, es funktioniert! Der Einbau zog sich über mehrere Wochen, aber insgesamt war das ganze in 1-2 Stunden durch. Heute bin ich dann mal über den Werkstatthof gedonnert und tatsächlich kann man einfach auf den Hebel treten und schaltet hoch. Wunderbar, ich bin gespannt wie das System auf der Strecke funktioniert!

Im vergangenen Jahr war ja ursprünglich der Plan das die rote Zora mit der besten Ehefrau von allen zum Twins meets Classics bewegt wird, der Plan wurde ja von meinem grandiosen Schlüsselbeinbruch beim Built not Bought vereitelt und so stand Zora mehr oder weniger seit meinen Vorbereitungen nur rum.

Eigentlich wäre jetzt irgendwann mal TÜV dran gewesen, aber auch die StVO Teile habe ich nicht wieder angeschraubt seit dem. Die niegelnagelneuen Reifen die ich aufgezogen hatte haben quasi keinen km gesehen.

Da mich seit einer Weile die Idee beschäftigt mal mit einem langsameren Motorrad auf die Strecke zu gehen, schaue ich immer mal wieder in die üblichen Verkaufsportale und hatte jetzt vor kurzem eine rennfertige KTM RC390 in CUP-Spec gesehen und war schon beinahe dran diese zu kaufen. Aber dann dachte ich das ja eine Monster 600 auch deutlich langsamer ist und dann viel jemandem ein “Du hast da doch noch eine SV stehen!”. Richtig.

Also ist der Plan, die rote Zora soll nun doch endlich mal auf die Rennstrecke. Nun eben mit mir. Am 9. September wollen wir noch einen Tag am STC verbringen, das wäre passend. Irgendwie hab ich gerade den Drang alle meine motorisierten Zweiräder mal wieder in Bewegung zu setzen.

Nun hat aber leider die Dame scheinbar ein paar Standschäden entwickelt. Die Gabel klackerte beim einfedern, der linke Gabelholm sifft eventuell und das Hinterrad macht komische rubbelnde Geräusche aus Richtung Kugellager. Diese Punkte müssen, auch für etwaigen TÜV, zuerst mal angegangen werden.

Die Gabel hatte ich eigentlich vor dem TmC Plan geserviced und ich bin mir sicher, damals klackerte sie noch nicht! Leider hab ich damals die Simmerring nicht gleich mit getauscht, damals waren die auch noch dicht.

Nun hab ich erstmal geschaut wo das klackern eigentlich her kommt. Es klang als ob die Feder von innen beim Einfedern gegen den Holm dengelt. Also Holm aufgemacht. Als erstes viel mir die gekürzte Vorspannhülse auf. Die hatte ich damals eher schlecht als recht einfach mit der Säge gekürzt. Ganz gerade war das nicht geworden, bessere Lösungen hatte ich damals aber nicht parat. Aber nun hab ich ja eine Drehbank! Kurzerhand eingespannt, abgedreht, gerade! Fein.
Holm wieder zu. Klackert immernoch. :(

Also doch den ganzen Holm ausgebaut, Öl raus, Feder raus, Dämpfermodule raus. Hmm nix weiter drin. Nur die Top-Out Feder klackert. Aber das ist normal. Also alles wieder zusammen gebaut und siehe da: Klackern ist weg! Hä?!

Ich hab keine Ahnung was in dem Holm geklackert hat, noch warum es erst mit der Zeit kam und wieso es jetzt weg ist. Aber gut.

Jetzt also Rubbelndes Hinterrad. Mein Verdacht ist das eines der Kugellager jetzt halt hinüber ist. Also das Hinterrad ausgebaut und die Lager betrachtet. Alle noch prima?! Rad wieder eingebaut und weg war das Geräusch! Hä?!

Ich steh ja nicht so aus unklare Dinge, vor allem nicht wenn das zwei Mal passiert!

Jetzt warte ich jedenfalls auf neue Simmerringe und dann nehme ich die Gabel noch einmal auseinander. Ich hoffe das ist nicht wieder so ein Akt wie letztes Mal.
Mein Plan noch Stummel zu verbauen habe ich auf Eis gelegt, dazu müsste der ganze Lampenhalter an der Front weg, das ist mir zu viel Aktion jetzt vor dem Termin.

Wenn das Fahrwerk wieder okay ist, fahr ich die Zora so auf der Strecke wie sie ist und dann schau ich mal ob mir das was gibt. Wenn nicht überlege ich dann im Frühling TÜV zu machen und die rote Zora tatsächlich zu verkaufen. Denn auch sie, wie die Monster, steht bei mir leider nur rum und Motorräder die man fährt, können kaputt gehen. Motorräder die man nicht fährt, gehen garantiert kaputt!

Als ich mir eine neue gebrauchte Bremspumpe mit externem Flüssigkeitsbehälter gekauft habe, um andere Stummel als die 999 Originalstummel fahren zu können, war an der Pumpe ein kleiner Flüssigkeitsbehälter verbaut wie er normalerweise an der Kupplung Verwendung findet.
Das funktioniert an sich natürlich auch ohne Probleme, aber man muss halt doch öfter mal auf den Flüssigkeitsstand achten, weil das Volumen des Behälters natürlich deutlich kleiner ist und somit schneller mal leer ist wenn die Bremsbeläge sich abnutzen.
Blöd ist auch, dass wenn man die Beläge beim Radwechsel auseinander drückt, die Suppe auf Grund des geringen Behältervolumens oben quasi überläuft, sofern man nicht mit einem sehr niedrigen Stand unterwegs ist. Selbiger ist dann aber wieder bisschen wenig für meinen Geschmack.

Ich hatte da jetzt die Nase von voll und schon damals als ich die Pumpe kaufte hatte ich einen großen Behälter besorgt. Heute hatte ich nun endlich mal die Zeit diesen zu verbauen. Was mir dazu fehlte war allerdings ein Halter für den Behälter, der für den kleinen war natürlich nicht zu gebrauchen. Also bekam ein Streifen Flachalu ein paar Löcher und ein paar Biegungen. Nach viel viel probieren und messen und wieder probieren kam dann tatsächlich etwas durchaus brauchbares heraus.
Dann fehlte noch einen kleine Hülse um den Behälter richtig verschrauben zu können, kein Problem dank Drehbank, und schon war nach mehreren Stunden basteln das ganze auch schon fertig.

Ein Stück Alu und ne Kunststoffhülse. Man beachte die erleichternde Racingbohrung in der Mitte! Waren insgesamt bestimmt nur 3 Stunden Arbeit!

Dann noch ein passendes Stück Schlauch ablängen und diese furchtbar nervigen Schlauchklemmnippel drüber pröckeln. Bremsflüssigkeit rein, Luft aus dem Schlauch massieren. Neu entlüften? Axel hatte die einfachere Idee, Bremskolben an den Sätteln auseinander drücken, dann sollte Flüssigkeit nach oben fliessen und alle Luftblasen mit in den Behälter bringen. Feritg!

Fast wie ausm Laden! Nur die Schraube an der Pumpe sieht doof aus, hab aber gerade keine andere.

An der Kupplungspumpe hatte ich die letzte Woche schon Spaß. Ich hatte in Groß Dölln das Problem nach Neutral zu schalten. Ich nahm an das die Kupplungshydraulik Luft gezogen hat und damit die Kupplung nicht mehr genug trennte.
Also hab ich mich daran gemacht das System zu Enlüften, neue Flüssigkeit war eh mal dran meinte der Wassergehaltstester. Also schön mit Vakuum die Flüssigkeit rausgesaugt. Komisch war nur, es lief nix aus dem Ausgleichsbhälter nach?! Tja da hatte ich mir prima das ganze System leer gesaugt und aus dem Behälter kam nix nach. Hat wohl die Pumpe nen hau. Mit Druckluft lies sich aber durchpuste. Komisch.
Da ich gerade keinen Ersatz habe und es für die Pumpe scheinbar auch keine Rep-Sätze gibt um die mal zu überarbeiten, hab ich erstmal meine Monster kanibalisiert. Die steht eh nur rum. ;(

Mit der Monster-Pumpe war dann das befüllen und entlüften des Systems kein Problem, aber Neutral finden ist immer noch nicht so richtig pralle. Scheinbar passt da das Verhältnis von Pumpe (12mm?) und Druckgeber (30mm) nicht so richtig gut. Zum Glück braucht ich ja Neutral nicht so oft auf der Rennstrecke..

Wir suchen noch Mitstreiter für unsere Schraubergemeinschaft!

Bisher schraubten wir im Wedding, dort müssen wir aber leider weg. Jetzt haben wir die Option auf eine Halle im berliner Norden, nähe Blankenburger Straße.

Bisher sind wir drei Auto- und drei Motorradschrauber, letztere mit großem Hang zu Ducati und öfterem Besuch auf der Rennstrecke.

Wir suchen eher niemanden der nur etwas unterstellen will, sondern schon jemanden der aktiv Schrauben mächte und deswegen eine trockene, beheizbare Halle zu schätzen weiss in der man sich gegenseitig auch gerne beim Schrauben hilft und sich langfristig mit seinem Hobby niederlässt.

Momentan stehen wir noch in Verhandlung mit dem Vermieter, aber die Zeichen stehen sehr gut. Der Preis der Halle ist für das gebotene gut, aber geschenkt ist sie nicht. Deswegen kann ich den finalen Preis für einen Platz noch nicht sagen, es wird sich aber eher im Bereich von 100-200 EUR für einen Motorradschrauberplatz befinden, je nachdem wieviel Platz benötigt wird. Autoplätze gibt es auch noch, liegen preislich natürlich anders.

Wer also Interesse an die Option für so einen Platz hat, kann sich gerne bei mir melden!

Am Rennhobel fahre ich einen Ölkühler der Multistrada 1200. Dieser ist schön groß und passt vor allem hervorragend von den Aufhängungen an den 749 Rahmen! Der momentane Kühler hat schon ein paar Kampfspuren vom Vorgänger und wurde auch schon repariert. Dafür hat er mich damals zwei Packungen Biohackfleisch gekostet.
Normalerweise sind die Dinger deutlich teurer, aber nun wollte es der Zufall das mir mal wieder so ein Schnapper vor die Finger kam und da habe ich zugeschlagen. Kann ja durchaus sein, das man sich den Kühler mal krumm macht.

Dieses mal wollte ich aber wissen ob er dicht ist, bevor er ans Motorrad kommt, die Frage war also wie ich das anstelle. Mein vorgehen war dann relativ simpel, mit Druckluft!
Alle verschraubbaren Löcher des Kühlers wurden mit Stopfen versehen, wobei ein Loch noch dazu diente ein Druckanzeiger anzuschliessen.
Das komplette Konstrukt kam dann ins Wasserbad und dann bekam der Kühler 3-4bar Luftdruck drauf. Ich denke das sollte reichen.

Alle Öffnungen zu und dann Luftdruck drauf!

Siehe da, es blubberte nichts aus dem Kühler hinaus, ich nehme also mal an der ist dicht. Prima!

In der letzten Saison hat mich die Anti-Hopping-Kupplung mehrfach geärgert. Ich hatte jetzt zwei Möglichkeiten, weiter debuggen und schauen das ich sie zum laufen bringe oder doch mal was kaufen was hoffentlich einfach funktioniert.
Eigentlich bin ich ja quasi Freund des langen schmerzhaften Weges der geschraubten Selbsterfahrung, aber beim Gedanken daran in diesem Jahr wieder Fahrzeit mit Rumgefummel an der Kupplung zu verschenken, liessen mich dann doch kurzen Prozess machen und ich bestellte bei used-italian-parts eine nigelnagelneue Race Anti-Hopping-Kupplung von Kbike nebst neuem Kupplungskorb. Einen neuen Satz Sinter-Reibscheiben von TRW-Lucas hatte ich eh noch rumliegen, hatte ich mir doch den alten Satz mit Motoröl zerflutscht.

Das schöne an der Kbike Race AHK ist, das es keine Spinnenfeder in der Kupplung gibt die brechen kann und das man mit verschieden dicken Kappen auf den Kupplungsfedern das Motorbremsmoment so einstellen kann wie man es gerne möchte und zwar ohne die komplette Kupplung auseinander nehmen zu müssen.

Die Kupplung kam dann auch verdammt flott in ihrem silbernen Koffer ins Haus, so schnell konnte ich gar nicht Zeit finden in die Werkstatt zu gehen! Also lag sie dann erstmal ein bisschen rum.

Ich hab noch einen Koffer in Berlin

Letzte Woche war es dann aber so weit, fröhlich den Weg der geschraubten Selbsterfahrung gehend demontierte ich meine alte AHK (braucht wer eine?) inkl. dem alten Korb der in einem sehr interessantem Muster daherkommt (braucht wer noch einen?).

Ausbau geht immer schnell.

Alter Kupplungskorb von vorne. Das Muster könnte von zuviel Flächendichtmittel sein?!

Alter Kupplungskorb von hinten. Das Muster kann ich mir nicht so richtig erklären.

Dann ging es zuerst ans Montieren des neuen Korbes und ich stellte mit bedauern fest, das ich nicht das passende Flächendichtungsmittel für die Schrauben da hatte welche den Kupplungskorb halten. Doof.

Blöd wenn man keins hat, wenn man welches braucht.

Immer überprüfen ob die Kugeln schön in ihren Rampen liegen!

Ergo gingen wieder ein paar Tage ins Land, aber dann endlich war alles da! Den Korb angeschraubt und die Kupplung nach dem Anleitungsvideo eingebaut! Nur.. die Druckplatte liess sich nicht weit genug auf die Kupplung schieben!? Egal wie, sie wollte nicht. Verdammt!

Wieder ein Tag später hatte ich dann aber die Eingebung, ich hab mal spasseshalber das Entlüftungsventil am Geberzylinder geöffnet und siehe da, die Kupplung lässt sich, wenn auch mit Kraft, komplett reinschieben! Endlich!

Dann nur noch schnell eben und mal wieder die Hydraulik entlüften (ich will ne Seilzugkupplung!) und schon war alles so zusammen wie es sein soll! Auch wenn die Handkraft die jetzt zum Auskuppeln nötig ist doch schon recht beachtlich ist.

Leider ist gerade kein Öl im Motor und es war auch schon arg spät am Abend und so konnte ich nicht mal die blichen einfachen Tests im Stand durchführen. Am Ende muss sich die Kupplung aber sowieso im harten Einsatz auf der Rennstrecke bewähren!

“Da stelle mer uns mal janz dumm…”

Eben kam ich zurück vom 2,5 Tage Ducati Schrauberkurs von Used Italian parts.

Das letzte Mal als ich mich vor ca. 5 Jahren bei so einem Ducati Schrauberkurs angemeldet hatte, war das noch bevor ich mir meine Ducati Monster 1100 EVO gekauft hatte.
Damals wollte ich einfach wissen, wie so eine Ducati überhaupt funktioniert und dann, nach dem Kauf einer selbigen kurz vor dem Kursbeginn, auch was ich mir da eigentlich gerade auf Basis von blanken Emotionen ins Haus geholt habe.

So ein Kurs dient ja zu allererst mal dazu sich einen Überblick über die Technik zu verschaffen und zu verstehen was die Zusammenhänge sind und das überall nur mit Wasser gekocht und niemand geheime schwarze Magie betreibt.
Natürlich lernt man dort nicht, was Lehrling oder Meisteranwärter in mehreren Jahren lernen und schon gar nicht was jemand an praktischen Erfahrungen sammelt der seit Jahren an Motorrädern schraubt, vor allem für den Lebensunterhalt!
Aber es hilft einem ungemein, eine realistische Einschätzung zu geben was in der Werkstatt passiert bzw. passieren muss und wieviel Aufwand das teilweise tatsächlich sein kann.

Der Unterschied zu dem Kurs damals: inzwischen habe ich 5 Jahre mehr Erfahrung beim Schrauben, habe ein Motorrad alleine zusammen gebaut und fühle mich durchaus in der Lage den Großteil an Dingem an meinen Motorrädern komplett selbst zu erledigen, sofern ich denn Lust dazu habe.
Aber das kommt eben von den 5 Jahren schrauben und vor allem vom selbst Motorrad bauen, nicht von dem Kurs damals.
Bei mir hat der Kurs damals schlicht die Basis für das Schrauben danach gelegt und ohne den Kurs hätte ich mich vielleicht nur nie selbst an die Dampfmaschine gewagt!

Meine Erwartung an den Kurs dieses mal, war also derartiger Natur, mein schon vorhandenes Wissen mit Hilfe von kundigen Augen zu überprüfen bzw. durch Sichtweisen und Fragen anderer Teilnehmer zu beleuchten und die Lücken die ich habe wieder ein Stück weiter zu schliessen.

Also hab ich mich quasi “dumm” gestellt, selbst als es erstmal nur darum ging eine Federgabel zu zerlegen und einen Service an selbiger durchzuführen. Auch dprt gab es Momente wo ich mein vorhandenes Wissen auf den Prüfstand stellen konnte. Auch wenn es an sich, inzwischen nichts neues mehr für mich ist.
Ebenso beim Zahnriemen einstellen (auch wenn es gut zu sehen war, das eine Smartphone App durchaus die gleichen Schwingungsfrequenzen misst wie ein Ducati-Tester) oder Ventilspiel überprüfen und einstellen.
Aber bei letzterem spätestens, gab es dann wieder aha-Momente als auch die Kipphebel Wellen mal gezogen wurden und vor allem mit der Feder auf der Welle des Schliesserhebels wieder eingebaut wurde! Wie geht das? Mit der doofen Feder, die da wieder rein muss.. unter Spannung! Hab ich noch nie gemacht, obwohl ich einen Übungskopf rumliegen habe!

Spätestens beim Einstellen der Schaltung, dem spalten eines Motorgehäuses und dem Ausdistanzieren der Wellen im Motor war ich aus dem Bereich des bei mir vorhandenen Halbwissens raus und es gab tonnenweise Neues zu lernen!
Irgendwann werde ich bestimmt mal an dem Punkt sein wo ich einen Motor spalten und wieder zusammen bauen werde und dafür habe ich jetzt eine Basis auf der ich mich an die Dampfmaschine wagen kann um auf eigenen Beinen meine Erfahrungen damit zu sammeln!

Von daher waren das quasi drei Tage sehr intensives entspanntes Schrauben, gepaart mit jeder Menge Wissen, dargeboten von einem sehr netten Team! Alle die auch so eine Basis für sich schaffen wollen, denen kann ich so einen Kurs also nur wärmstens Empfehlen!

Ich hab mir jetzt doch noch ein Chinakracher als Geräuschmessgerät besorgt und die ganze Messung des Standgeräuschs wiederholt. Auch hab mich mir einen weiteren Satz dB-Eater für die Endtöpfe besorgt, welche deutlich restriktiver sind.

VauZweiRad 1100 2V - 11093

Gemessen habe ich wieder in 0,5m Entfernung in 45° Winkel zur Fahrzeuglängsachse, Höhe zwischen den beiden Endtöpfen. Werte sind in dB(A) und der Durchschnitte aus mindestens zwei Messungen. Kupplungskorb ist zu und ich halte beim Messen die Kupplung gezogen, macht aber auch keinen wirklichen Unterschied, denn ich hab mit und ohne gemessen.

[table tablesorter=”0″ class=”table table-border”]
dB-Eater,4500rpm,4000rpm
normal,105.75,103.7
32BF,99.6,98.7
ohne,,105.8
[/table]

Man sieht das mein anderes Messgerät scheinbar nicht so verkehrt misst. Allerdings kann man sich dort mit dem Umschalten der Messbereiche auch irgendwie ein Ei legen wie mir scheint. Aber die Werte zu meiner zweiten Messung sind nicht so unterschiedlich.

Die gute Nachricht ist aber, das ich mit den restriktiven dB-Eatern die 98 dB(A) schaffen sollte, sofern der Motor ordentlich warm ist!
Die schlechte, es klingt scheisse und frisst vermutlich ordentlich Leistung! Schon im Stand merkt man das der Motor deutlich weniger gut hochdreht.

Aber der restriktivste Termin ist der im April beim Timeroundscup am STC, da muss ich die 98 dB(A) schaffen bzw. 90 dB(A) Fahrgeräusch in 15m Entfernung. Aber das ist für mich sowieso nur ein Einrolltermin.

Beim Built not Bought gibts am STC eine Ausnahmeregelung mit 104 dB(A) Standgeräusch und 96 dB(A) Fahrgeräusch, die könnte ich also sogar mit den normalen dB-Eatern schaffen! :)

Am Lausitzring ist das Limit sehr hoch (102 dB(A) erlaubt!) und in Most weiss man nicht wie “Lautstärkebegrenzung” geschrieben wird!

VauZweiRad 1100 2V - 11091

Ich habe es ja schon vorweg genommen, der Motor läuft! Aber wie es dazu gekommen ist, das wollte ich hier nochmal zusammenfassen.

Am Freitag machte ich mich sammt Motorrad im Miettransporter auf den weiten Weg in den Süden nach Augsburg. Denn dort wohnt der Jogo, welcher A ein echt netter Kerl ist und B wirklich herrliche Kabelbäume baut!

So einen wollte ich auch und da er sich auch so einen 2-Ventiler für die Renne auf Basis einer 999 gebaut hat, gab es dort quasi einen fertigen Kabelbaum den er mir überlassen und sich dann einfach einen neuen bauen würde. Das hatte den entscheidenen Vorteil das ich das Motorrad dort nicht abstellen und den Weg nach Augsburg quasi viermal fahren musste. Wirklich sehr fein von dem Jogo, das er sein Motorrad als Spender hergibt!
Hilfreich war dabei das ich mich beim Zusammenbau sehr an Jogos Aufbau orientiert habe, einfach weil mir die Detaillösungen auch gut gefallen haben.

Netterweise konnte ich beim Jogo auch pennen und wurde fürstlich bewirtet, inklusive Weisswurschtfrühstück! Weiss ich jetzt auch wie man das isst! :)

Am Samstag haben wir uns dann am frühen Vormittag für unsere Basteleien zu Jogos Kumpel Stefan in die Garage im Schmuttertal begeben. Weil mit Hebebühne ist halt einfach besser!

Die edle Spenderin und die Patientin!

Die edle Spenderin und die Patientin!

Der erste Teil des Umbaus ging dann auch sehr schnell von statten, Kabelbaum aus Jogos Mopped ausbauen, bei mir einbauen. Aber irgendwas ist immer und so fehlten dann noch ein paar Teile hier und ein bisschen Kabel dort. Das wurde dann einfach vor Ort noch gebastelt und hergestellt. Dabei sass ich die ganze Zeit daneben und bewunderte andächtig die wirklich große Handwerkskunst die mir dort präsentiert wurde! Es war eine Freude mit wieviel Liebe zum Detail und mit welchem Perfektionismus so scheinbar einfache Kabel zusammengecrimpt, verlegt, isoliert etc.pp. wurden. Ganz großes Kino!

Das ganze zog sich dann auch tatsächlich bis in den Nachmittag hinein, meine Nervosität spitzte sich langsam zu und dann auf einmal hiess es, jetzt könnten wir eigentlich mal einen Startversuch wagen! Also Batterie angeklemmt, ein-zwei Settings im Ignijet Steuergerät angepasst und dann der Druck auf den Anlasser…

*rapamprapamprapampvrooooooomm* Sie lebt!! Wie geil!

Das Ur-Vieh schlug wild Flammen aus den Krümmeranschlüssen, denn Krümmer gab es ja keine. Die Motorentlüftung pumpe lustig laute *Flop* Geräusche in die Garage und alle freuten sich wie Schneekönige!

Dr. Jogo und sein Assistenzarzt Stefan hatten das Gerät tatsächlich zum Leben erweckt, mir ging echt das Herz auf!

Danach noch ein bisschen Schönheitsarbeiten beim Kabelverlegen und fertig war die Laube! Am Abend gab es dann noch gemütliche Party bei Freunden von Jogo und nach einem ordentlichen Frühstück ging es Sonntag wieder in Richtung Heimat. Ich glaube die ganze Rückfahrt hatte ich die Klangkulisse des Starts in meinem Kopf und ich musste immer wieder grinsen!
Falls ihr mal einen Kabelbaum braucht der deutlich über Erstausrüsterqualität hinaus geht, ich kenne da ein paar sehr nette Leute in Augsburg die garantiert eine Lösung dafür haben! :)

Jedenfalls ist die Gute wieder in der Werkstatt und ich habe tatsächlich mein Etappenziel erreicht und bin darüber sehr sehr froh. Jetzt steht erstmal das zweite Kind auf der Todo und sobald sich das dann eingespielt hat, geht es wohl weiter in Bezug auf Auspuff und Verkleidung!

Eines meiner Etappenziele für den 2V Aufbau ist ja das der Motor läuft. Dazu braucht es logischerweise eine funktionierende Elektronik mit ECU und passendem Kabelbaum.

Letzteren werde ich bei einem sehr netten Menschen in Augsburg am kommenden Wochenende einpflanzen. Dazu hab ich mir das Wochenende freigeschaufelt, einen Transporter gemietet und die klare Zielsetzung das zumindest alles, was abgesehen von dem Kabelbaum nötig ist damit der Hobel läuft, erledigt ist.

Auf der Todo standen Dinge wie Einspritzbrücke einbauen, Benzinleitungen verlegen, Kupplung montieren, Kettensatz verbauen etc.pp.

Über die letzten zwei Wochen ging es dann an die Erledigung und Besorgung an Teilen.

Das Steuergerät hat seinen Platz hinter dem Lenkkopflager gefunden, die Zündspulen mit Hilfe eines zurechtgedengelten Winkels im Rahmen ihren selbigen.

Leider passten die Benzinleitungen der 749 zwar von der Länge so ungefähr, aber am Tank gibts bei mir noch keine Schnellverschlüsse. Mir graute davor wieder haufenweise Benzin über die Hände zu bekommen wenn ich das nächstemal den Tank runternehme!
Also hab ich nach Schnellverschlüssen geschaut. Es gibt die Dinger recht günstig, aber oft nur in Plastik oder nur einseitig verschliessend. Ich hab mich dann entschlossen ein bisschen mehr Geld auszugeben und mir ordentlichen Kram aus Metall zu leisten um mich jedesmal wenn ich den Tank demontiere und die Dinger in den Händen habe zu freuen diese Investition getätigt zu haben. Bei Goede Motorsport wurde ich auch fündig. Frische Benzinschläuche die nicht total durchgetrocknet und aufgequollen sind mussten dann natürlich auch sein!

Die Kupplung einbauen war relativ einfach, ich hab erstmal die alten Reib- und Stahlscheiben aus der 749 weiterbenutzt. Entlüften war ein bisschen nervig und ich hab mir einen Abend damit versaut, bis mir zwei Tage später dann aufgefallen ist das _im_ Ausgleichsbehälter ja ein Entlüftungsventil ist! Muss man ja auch nicht ins Werkstatthandbuch schreiben oder?
Ob die Kupplung nun wirklich tut weiss ich nicht, aber muss ja nur so ein bisschen funktionieren um mal nen Meter zu rollen.

Genauso beim Kettensatz eigentlich, aber da hab ich mir dann doch gleich einen neuen 520er besorgt, denn die alte 525er Kette hatte ich mit der Flex getrennt *hust*. Ergo gab es noch ein 15er Ritzel und ein 43er Kettenblatt dazu. Damit ich das ganze dann auch vernieten konnte, hab ich mir ein Kettentrenn- und nietwerkzeug geleistet. Da dachte ich, kauf ich nicht das billigste, die gehen nur kaputt!
Ich hab mich dann für das von Kellermann entschieden, weil es mir am Universellsten und nicht total überteuert vorgekommen ist. Leider ist es mir prompt beim Lasche andrücken kaputtgegangen! Tolle Wurst! Aber mit ein bisschen improvisieren ging dann auch das noch über die Bühne! Das Werkzeug muss ich wohl reklamieren oder selbst reparieren.

Den Halter für den Ölkühler hab ich mit ein bisschen Flachstahl und Baumarktutensilien hingeghettot. Muss jetzt auch erstmal nur an seinem Platz bleiben und keine endgültige Lösung sein. Das ist jetzt der kleine Ölkühler der 749, da kommt eventuell eh etwas größeres dran.

Praktischerweise hatte ich Gasgriff und -zug von einer 1100er Monster noch im Teilevermögen, den konnte ich dann gleich anbauen.. nachdem ich festgestellt habe das der 749er Zug vorne und hinten nicht passt weil Öffner- und Schliesserzug. Gleich dazu kam noch ein schicker Killswitch den ich wirklich sehr cool finde irgendwie! Der Plan ist die Zündung komplett mit dem Schalter an und auszuschalten. Finde ich sehr passend die Beschriftung der Knöpfe!

VauZweiRad 1100 2V - 194

Damit war die Todo quasi abgearbeitet und es fehlte nur noch ein frischer Ölfilter und Öl. Jetzt kann die Schrauberreise in den Süden stattfinden! Danach ist wohl erstmal bisschen Babypause angesagt! :-D

Mittwochs ist bei mir gerade immer Schrauberabend. Auf dem Weg ins Büro Arnold anheizen (unser Ofen heißt so, steht jedenfalls auf der Klappe!) und dann zur Lohnarbeit. Dann direkt vom Büro in die vorgeheizte Werkstatt, ein paar Kohlen auf die Glut werfen und loslegen!

Viel Zeit geht beim Zusammenbau dafür drauf im Werkstatthandbuch nach den korrekten Anzugsdrehmomenten zu suchen. So richtig übersichtlich ist das beim Handbuch der 749 nicht gestaltet, da bin ich besseres von der Monster gewöhnt!

Den Rahmen habe ich letztens schonmal draufgeworfen, easy as a cake!

VauZweiRad 1100 2V - 162

Zuerst mal die revidierte Gabel wieder reingesteckt, dabei war es dann doch sehr hilfreich das der Motorständer vorne durch den Wagenheber höhenverstellbar ist! So konnte ich den Motor ein wenig vorne nach oben kippen und entspannt die Gabelholme durch die Brücken schieben!
Dann wieder so weit runterlassen dass das Vorderrad mit der Achse genau mit den Gabelfüßen fluchtet und dann flutscht die Achse auch entspannt rein. Bremsbacken rauf, fertig!

Dann ging es ans Heck bzw. die Schwing. Die erstmal aus den Einzelteilen wieder zusammensetzen. Wenn man auf 2-Ventiler umbaut, braucht es bei dem Rahmen andere Scheibchen für die Langlöcher der Schwingenachsaufnahme, dort ist das Loch mittig. Diese hatte ich schon von Kaemna geordert und so war die Achse auch hier schnell drin und dran.

Jetzt kam der spannendere Teil. Das Konglomerat aus Schubstang, Federbein und Wippe musste wieder zusammen. Natürlich habe ich die Wippe erstmal falschrum eingebaut und mich gewundert warum das Federbein nicht passt. :)
Aber wozu hat man beim Auseinanderpflücken Bilder gemacht, man muss eben nur mal nachschauen!

Mit Hilfe von ein wenig Muskelkraft konnte ich dann auch das Heck so weit anheben das ich einen Holzblock unter die Schwinge bekam, sie wieder auf den Heckständer absenken und danach das Hinterrad einbauen konnte! Jetzt den Motorständer abschrauben und schon stand das Gerät auf eigenen Beinen!

VauZweiRad 1100 2V - 171

Nun hatte ich es mit dem BikeTower auf der Hebebühne stehen und hab dann schon mal angefangen so unsinnigen Kram wie den Heckrahmen und den Verkleidungshalter vorne anzuschrauben. An der Stelle geht es dann auch beim nächsten Mal weiter. Viel kann man mit dem Ding noch nicht anstellen, es ist aktuell quasi ein riesiger großer Roller mit echt guten Bremsen, aber ich finde das sieht schon wieder nach Motorrad aus! :D

VauZweiRad 1100 2V - 172

VauZweiRad 1100 2V - 174

Nachdem der Motor ja wieder in der heimischen Werkstatt stand und komplett nackig war, wollte ich erstmal für einen gebraucht gekauften Motor obligatorische Dinge erledigen. Demnach stand Ventilspielkontrolle und Zahnriemenwechsel auf der Todo.

Also Ventildeckel runter, Zylinder auf Zünd-OT drehen, Fühlerlehre raus und messen. Bei der Desmodromik werden die Ventile ja durch einen weiteren Kipphebel geschlossen und nicht wie bei anderen Motoren einfach durch eine Feder am Ventil. Daher rührt ja auch der Name, denn Desmodromik heisst soviel wie Zwangssteuerung.
Wikipedia sagt dazu:

Die Desmodromik (auch Zwangssteuerung) ist eine spezielle Form der Ventilsteuerung bei Viertaktmotoren. Abgeleitet ist der Name aus dem Griechischen von „Desmo Dromos“, was so viel wie kontrollierte Bewegung bedeutet.

Ergo muss man nicht nur das Ventilspiel am Öffnerhebel sondern auch am Schliesserhebel messen. Eingestellt wird es dann nicht etwa durch eine Schraube, sondern durch verschieden dicke Öffnerkäppchen (die auf dem Ventilende sitzen) und Schliesserhülsen (die auf dem Ventilschaft sitzen und von halbringen gehalten werden).

Ducati gibt im Werkstatthandbuch für diesen Motor ein Öffnerspiel von 0,10mm-0,15mm und ein Schliesserspiel von 0,00-0,05mm vor. Wobei das Schliesserspiel gen 0 gehen sollte.

VauZweiRad 1100 2V - 150

Ich hab dann gemessen und stellt verwundert fest dass das Schliesserspiel annähernd 0 war, das Öffnerspiel aber 0,08mm, also 0,02mm zu wenig war. Wie konnte das sein? Man sagt im allgemeinen dass das Schliesserspiel mit der Zeit größer wird und das Öffnerspiel kleiner, wenn sich die Ventile in ihrem Sitz einarbeiten. Aber wie konnte das Öffnerspiel kleiner, das Schliesserspiel aber optimal sein? Hätte da schon mal wer das Ventilspiel eingestellt, müsste er ja ein Schliesserspiel von 0,02mm eingestellt haben und das würde keiner machen!

In meinem Rätselraten hab ich dann erstmal weiter mit dem Zahnriemenwechsel gemacht, wenn die runter sind kann man auch besser die Nockenwelle so drehen das die Ventile wirklich nicht belastet sind. Ich hab dann einfach nochmal ohne Zahnriemen das Spiel gemessen und siehe da, alle Öffner haben das gewünschte 0,10mm Spiel!?

Eigentlich dachte ich immer es wäre egal ob man mit oder ohne Riemen misst solange man den zu messenden Zylinder auf Zünd-OT dreht.
Aber scheinbar macht es eben doch einen Unterschied wie mir auf Nachfrage viele Leute bestätigten! Wieder was gelernt!

Na prima, dann muss ich ja nix einstellen! Ich werde aber bevor das Gerät auf die Piste geht nochmal nachmessen. Wer weiss, vielleicht messe ich dann anderen Mist!

Jetzt geht es erstmal ans zusammenbauen, denn ich will im März gen Süden mit dem Ding. Nein, nicht auf die Piste sondern mit einem kundigen Menschen einen Kabelbaum bauen und die Kiste zum laufen bekommen!

Das zerlegen des linken Showa Gabelholmes war ja ganz interessant, aber wenn man diese dann komplett auseinander genommen hat, dann will man sie ja möglichst auch wieder zusammenbauen! Blöd wenn man nicht vorher schon die entsprechenden Verschleißteile besorgt hat!

Es ging dann also daran selbige zu besorgen, das waren pro Gabelholm die Staubkappen und Simmerring sowie jeweils zwei Gleitbuchsen.
Erstere beide (die guten von SKF!) sowie ein Simmerringeintreiber waren schnell besorgt.
Letztere stellten sich in der Beschaffung als schwierig herraus. Bei mehreren Händlern hatte ich nach diesen angefragt, weil sie nur einer im Shop hatte, um dann entweder Lieferzeiten von 4-8 Wochen genannt zu bekommen oder, bei denen wo diese auf Lager waren, tagelang keine Antworten zu bekommen wenn ich bestellen wollte.

Kurzerhand hab ich mich dann entschlossen den ganzen noch benötigten Trödel bei First-Attack zu bestellen, auch wenn die Lieferzeit der Buchsen eventuell ein zwei Wochen hätten sein können.
Neben den Dingen für die Gabel fehlte mir noch die passende Mutter für meine Ducati Performance AHK, denn da war nur eine für den dünnen Kupplungsstumpf dabei und der EVO Motor hat den dicken Kupplungsstumpf ala 1098. Ausserdem brauchte ich ja noch neue Riemen, denn ich hab keine Ahnung wie alt die am Motor verbauten sind. Da ich schonmal am shoppen war, hab ich mir noch einen Dichtungssatz für die Brembo P4 34/34 Bremsklötze besorgt, nun kann ich diese auch komplett überarbeiten!

Der Herr Sakowitz antwortete prompt auf meine Mails, gab Auskunft zur Lieferzeit und fügte die benötigten Teile kurzerhand in seinen Webshop ein so das ich bequem bestellen konnte. Am Dienstag hab ich bestellt, am Donnerstag viel mir ein das ich noch Dichtringe fürs Ölfiltersieb brauchte, also dem Herrn schnell eine Mail geschrieben und 3 Minuten später kam die Mail vom Paketdienst das meine Sendung auf dem Weg ist! Mist. Aber der Herr Sakowitz ist einer von den guten und so kam 4 Minuten später eine Mail dass er das Paket gerade zugeklebt hatte als er meine Mail las und die Dichtringe wären noch mit ins Paket gewandert. Respekt!
Freitag hatte ich die bunte Tüte an Teilen bei mir und somit endlich alles da was zum zusammenbauen noch fehlte!

Da ich am Mittwoch einen Anruf bekam das mein Motor bei DSB fertig wäre und abgeholte werden konnte, war ich dann auch gleich am Donnerstag Morgen schnell mal ganzen im Osten der Stadt um das gute Stück einzuladen.

Gestern traf es sich dann das die Freundin Nachmittag und Abend mit den Freundinnen unterwegs war, während das Kind nach dem Kinderschwimmtermin zu einer Kinderkrippenfreundin eingeladen war um dort zu übernachten. Win-win-win! Also Kind abgeworfen und dann den kompletten Abend verschraubt!
Ein Werkstattkollege war auch da, also war das ausladen des Motors auch kein Problem und da wir es inzwischen geschafft haben den Ofen in der Werkstatt anzuschliessen friert man sich dort auch nicht mehr die Nase ab!

Der Zusammenbau des linken Gabelholmes ging dann recht flott, quasi alles wieder umgekehrt zusammen, Öl rein, Luftpolster etc.pp. Fürs festschrauben der Druckstufe am Gabelfuß musste ich mir dann noch schnell ein Haltewerkzeug aus einem Rohr improvisieren. Danach hab ich dann kurzerhand den rechten Holm gemacht und siehe da, beim zweiten ging alles nochmal deutlich schneller, nach 30 Minuten war ich mit diesem durch und wusste ich hab beim linken das mit dem Luftpolster falsch gemacht. Ergo der nochmal auseinander, nochmal Luftpolster, wieder zusammen. Fertig! Endlich!!
Gabelservice kann ich jetzt, Werkzeug ist alles da. Motor auch wieder. Fein!

Jetzt kann es quasi ans zusammenbauen gehen, fehlt nur noch Ventilspielkontrolle und Zahnriemenwechsel.

Wenn man das Gabelöl in einer Gabelfeder tauscht, muss man beim Einfüllen des neuen Öls ein Luftpolster lassen. Meist gibt es dazu Angaben im Werkstatthandbuch oder Erfahrungswerte.

Um das Luftpolster zu Messen kann man am einfachsten einen Zollstock bemühen oder man überträgt sich die Luftpolsterhöhe auf einen Stab. Ich hab aber mein Browsen die Inspiration zu einem einfach herzustellenden Tool gefunden welches das ganze noch einfacher macht. Das ganze findet sich hier.

Zufällig war ich letztens im Baumarkt und hab mir so ein dünnes Kupferrohr besorgt, den Rest hatte ich noch in der Werkstatt rumliegen.

Einfach ein Alu Vierkantrohr grob abgeschnitten und kleine Löcher reingebohrt. Das eine mit dem Durchmesser des Kupferrohrs, das andere so passend das ich ein Gewinde reinschneiden konnte für eine Schraube.
Dann noch ein Stück Schlauch aufs Kupferrohr und eine Einwegspritze ans andere Ende des Schlauchs, fertig ist das Werkzeug.

Jetzt kann man bequem die Luftpolstergröße am Werkzeug einstellen und dann das überflüssige Gabelöl einfach mit der Spritze abziehen bis nix mehr kommt.
